Rails tubulaires et poutres roulantes

Améliorez la manutention sur vos postes de travail avec nos poutres roulantes

L'équipement de vos postes de travail avec des systèmes de manutention adaptés est crucial pour l'ergonomie, la sécurité et la productivité de vos collaborateurs. Nos systèmes de profils tubulaires sont conçus pour réduire les arrêts maladie, accroître la satisfaction des employés, prévenir les accidents et s'adapter aux évolutions des besoins de production grâce à leur modularité.

Conception robuste et composants de haute qualité pour nos rails roulants

Nos systèmes reposent sur l'assemblage de profilés en aluminium ou en acier, capables de supporter des charges allant jusqu'à 2T. La fluidité de leur fonctionnement réduit l'effort physique des utilisateurs, augmentant ainsi la productivité. Nous utilisons des composants de haute qualité et à faible usure, garantissant une durabilité maximale et une rentabilité optimale tout au long de la durée d'utilisation.

Les avantages clés de nos systèmes de poutres roulantes et profils creux

Nos systèmes de rails tubulaires offrent de nombreux avantages :

• Manutention dynamique et cadences importantes : Le déplacement manuel des charges est doux et régulier, améliorant l'ergonomie des opérateurs. L'excellent coefficient de roulement assure un déplacement aisé.
• Rapidité d'installation des rails tubulaires : L'installation et la fixation se font par simple boulonnage, sans soudure.
• Modularité infinie : Nos installations sont évolutives, reconvertibles et modifiables. L'extension des voies monorail, chemins de roulement et circuits est facilitée par la modularité du système.
• Léger et compact : Nos systèmes minimisent les contraintes sur les structures du bâtiment et s'intègrent dans des espaces réduits. La conception pendulaire du système minimise l'effort sur la structure portante.
• Maintenance minimale et protection contre la corrosion : La conception simple des accessoires et l'utilisation de matériaux de qualité réduisent le besoin de maintenance.
• Écologique et esthétique : Nos composants sont recyclables à l'infini.

Nos gammes de profilés tubulaires : acier et aluminium

Nous proposons des profilés en acier et en aluminium pour répondre à des besoins variés :

Profils tubulaires en acier (charge jusqu'à 2000 kg)

Nos profilés en acier sont disponibles en quatre tailles : P125, S140, S200 et S260. Fabriqués en acier à haute résistance, ils permettent des contraintes plus élevées et des charges de suspension importantes. Tous les profilés sont laminés à partir d'une seule tôle avec des tolérances précises, et leur cambrage et ouverture sont mesurés pour assurer une qualité optimale. Les profilés S200 et S260 peuvent être équipés d'un rail conducteur interne (IC).

Profils tubulaires en aluminium (charge jusqu'à 2000 kg)

Les profilés en aluminium sont disponibles en six tailles : XXL, XL, L, M, S, XS, avec un profil de renfort pour des capacités de charge accrues. Ils sont fabriqués en aluminium Profil item®-Nuten, anodisé de haute qualité et résistant à la corrosion. Leur conception creuse limite le poids et assure une rigidité maximale, permettant un fonctionnement souple et léger du palan et du pont. L'aluminium est 100% recyclable, offrant une solution esthétique et écologique. Le profilé L peut être équipé d'un rail conducteur interne (IC), et une trappe de visite est disponible en option.

Ergonomie avancée pour un confort optimal de l'opérateur

Nos solutions garantissent une ergonomie supérieure pour les opérateurs :

• Faible force de démarrage : La solution de profil en aluminium ADC ne nécessite que moins de 1% d'effort pour la mise en inertie de la charge, contre 4,5% pour les profils en acier.
• Déplacement souple, sans à-coups : Le déplacement de la charge se fait par accompagnement sans effort de la part de l'opérateur.
• Positionnement précis de la charge : Aucun effort n'est nécessaire pour positionner et arrêter la charge.

Suspensions de profils tubulaires adaptées à toutes les structures

Nous proposons diverses options de suspension pour nos profils tubulaires, s'adaptant à différents types de structures de bâtiment, y compris :

• Suspension courte et longue pour poutre en IPE et HEA
• Suspension pour profil incliné
• Suspension à une poutre en béton
• Suspension en U
• Suspension courte et longue au plafond
• Suspension latérale

Chariots de rails tubulaires pour poutre et palan performants

Nos systèmes de profils creux utilisent des chariots optimisés pour la fluidité des mouvements :

Chariots pour profils tubulaires aluminium

Nous proposons un seul type de chariot pour tous les profilés en aluminium, assurant un guidage optimal. Ces chariots peuvent être motorisés et/ou freinés , et disposent d'un excellent coefficient de roulement grâce à leurs galets en Oramide. Ils offrent une capacité de reprise de charge en traction et compression, avec la possibilité d'ajouter des amortisseurs. Les capacités de charge sont de 600 kg et 1200 kg.

Chariots pour profils tubulaires acier

Les chariots en acier embouti sont silencieux, offrent une résistance au roulement minimale et sont faciles à déplacer. Il existe un chariot pour les profils P125 et un autre compatible avec tous les profils S (S140, S200, S260). Ils assurent un guidage optimal , peuvent être manuels ou motorisés , et présentent un excellent coefficient de roulement. Les capacités de charge sont de 800 kg et 1600 kg.

Sécurisation des systèmes pour la protection de vos collaborateurs

La sécurité de vos équipes est notre priorité. Nous renforçons la sécurité de vos installations grâce à un ensemble de composants équipés de filins en acier pour sécuriser les différentes suspensions du système. Cela inclut la sécurisation des suspensions de chemins de roulement, de la poutre et du palan.

Options d'alimentation électrique et pneumatique

Nous offrons diverses solutions pour l'alimentation électrique et pneumatique de vos systèmes :

• Guirlande de câble plat sur chariots porte-câble
• Chaîne porte-câble
• Gaine parallèle au profil
• Conducteurs intégrés dans le profil
• Câble tendu parallèle au profil

Solutions de manutention complètes : monorails et poutres suspendues

Nos systèmes de profils creux se déclinent en plusieurs configurations pour répondre à des besoins spécifiques :

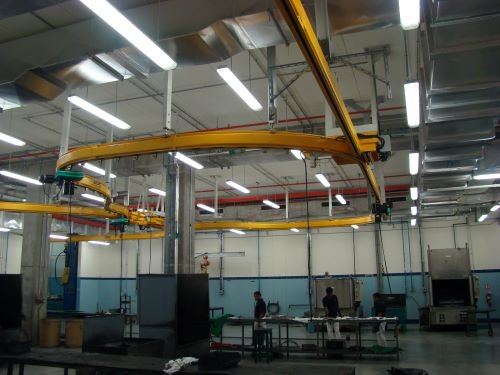

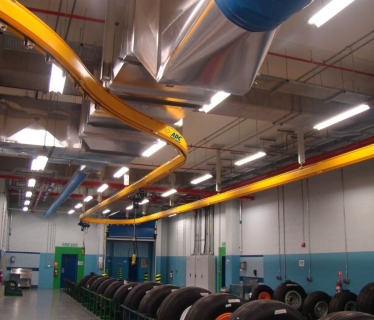

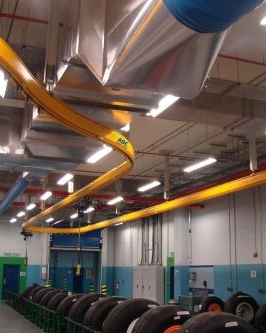

Monorails : déplacer des charges avec simplicité et précision

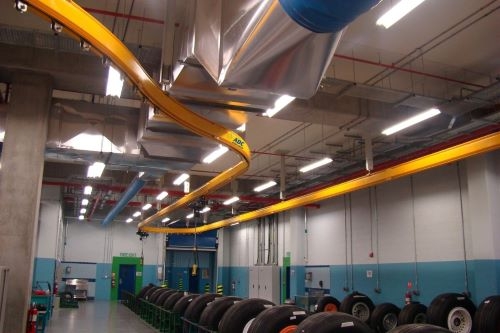

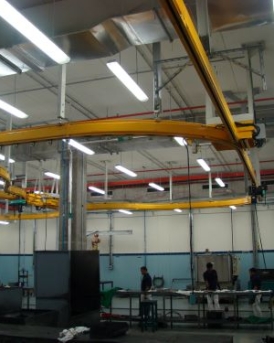

Le monorail est une solution simple et efficace pour lever et déplacer des charges avec précision de manière linéaire au sein de votre atelier. Il permet de relier plusieurs postes de travail. Des courbes, aiguillages et plaques tournantes peuvent être associés au système linéaire pour s'adapter à votre environnement et créer les circuits nécessaires. La capacité de charge maximale est de 1250 kg.

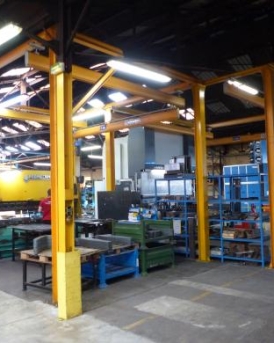

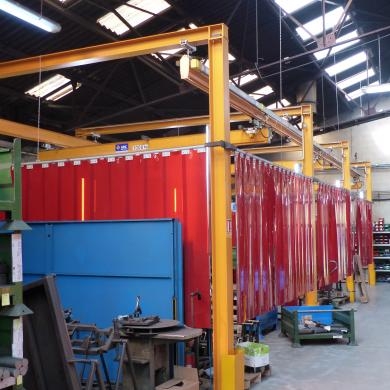

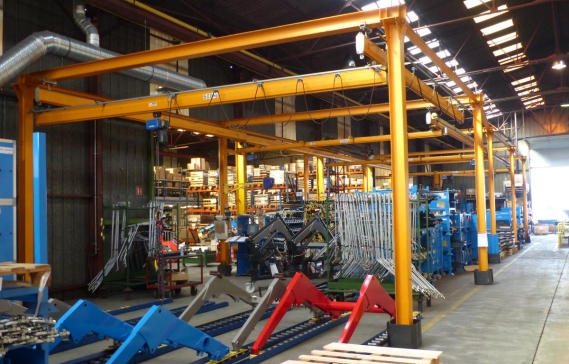

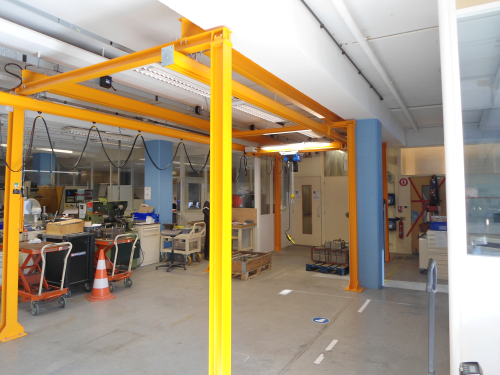

Poutres roulantes suspendues : manutention sur grandes surfaces

La poutre suspendue est idéale pour la manutention sur de grandes surfaces. Sa conception modulaire offre de nombreuses possibilités pour un déplacement rapide, fiable et économique des charges au-dessus des postes de travail et des zones de production. Cette solution optimise la productivité en dédiant le moyen de manutention au poste de travail, permettant le déplacement aisé et manuel des charges dans les trois dimensions. La capacité de charge maximale est de 2000 kg.

Types de poutres suspendues

• Pont bi-poutre suspendu : Capacité de charge de 125-2000 kg, portée de 2-8 m, chemins de roulement de 4-40 m, hauteur de levage jusqu'à 5 m.
• Pont bi-poutre encastré : Capacité de charge de 125-2000 kg, portée de 2-8 m, chemins de roulement de 4-40 m, hauteur de levage jusqu'à 5 m.
• Pont bi-poutre télescopique : Capacité de charge de 125-2000 kg, portée de 4-8 m, chemins de roulement de 4-40 m, hauteur de levage jusqu'à 5 m.
• Pont mono-poutre suspendu : Capacité de charge de 50-1250 kg, portée de 2-8 m, chemins de roulement de 4-50 m, hauteur de levage jusqu'à 5 m.
• Pont mono-poutre encastré : Capacité de charge de 50-1250 kg, portée de 2-8 m, chemins de roulement de 4-50 m, hauteur de levage jusqu'à 5 m.
• Pont mono-poutre télescopique : Capacité de charge de 50-1000 kg, portée de 4-8 m, chemins de roulement de 4-50 m, hauteur de levage jusqu'à 5 m.

Contactez-nous pour une solution personnalisée

Nos experts sont à votre disposition pour étudier vos besoins spécifiques et vous proposer la solution de rails et profils tubulaires la plus adaptée à votre environnement de travail. Contactez ADC pour un devis personnalisé !
