Notre nouveau Palan TJ 80T fait son entrée à la DCNS

Nouveau palan TJ 80T


PALAN TJ 80T

Nous avons installé, en remplacement d’équipements devenus obsolètes, 2 ponts roulants dans la Nef D "atelier propre" du site Naval Group à Indret (sud-ouest de Nantes).
Ceux-ci sont utilisés notamment pour la manutention et l'assemblage de composants d'équipements militaires développés par le groupe.
La manutention de ces pièces à forte valeur ajoutée, fabriquées sur le site, est sensible et complexe, et exige des manœuvres lentes et précises que les anciens équipements ne pouvaient réaliser.







PONT "RETOURNEUR"

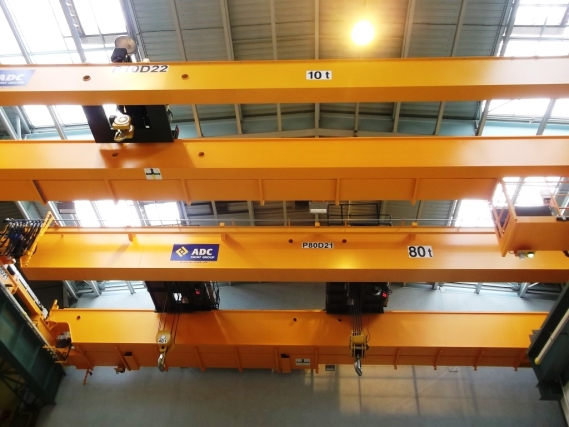

Pont roulant bipoutre + passerelle de capacité 80t, portée 20,75 m équipé de 2 chariots TJ, un principal 80t (16/2) et un auxiliaire 40t (8/2) permettant le retournement des pièces, tous deux équipés de platelages et commandés par radio-pupitre ventral en "full proportionnel" de 0 à 100% de la vitesse maxi.







PONT STANDARD

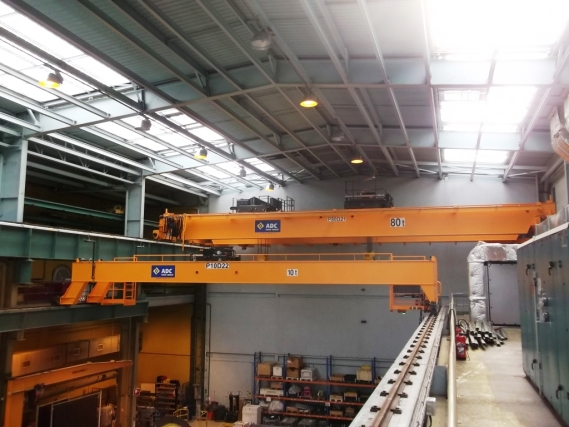

En dessous, 1 pont plus standard de capacité 10t bipoutre, portée 15,48 m avec poutres rehaussées et décalé pour passer sous les corbeaux des chemins de roulement du 80t.
Ces 2 ponts s’inscrivent dans un contrat global comprenant la fourniture de plusieurs ponts sur les autres sites du groupe comme Lorient et Brest.
